| 品牌：Mitutoyo/三丰 | 型号：368系列 | 类型：内径千分尺 |
| 测量范围：多款供选mm | 分辨率：0.001μm | 适用范围：广泛 |
| 加工定制：否 | 规格：多款供选 |

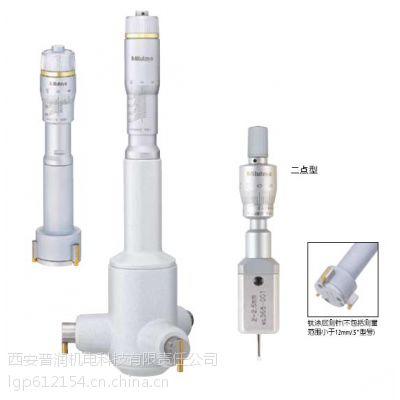

Holtest(三点内径千分尺)
368系列—三点/二点式内径千分尺
通用型自调Holtest可进行***、高效的内径测量。3个测砧以120?间隔均匀分布，紧贴孔内壁以确定内孔轴线的确切位置，实现***的内径测量。
特点
钛涂层测针(测量范围大于12mm型号)具有良好的耐用性和冲击阻力，可直达盲孔底端测量内径。
可贴近盲孔底端进行测量。
延长杆(选件)可用于测量深孔，此功能适于6mm(.275")以上型。
棘轮锁定装置可保持恒定测力。
校正环规(选件)可用于原点设置。
技术参数
精度:参见性能参数
分度值:0.001mm,0.005mm(测量范围大于12mm型号),
.0001"或.0002"(测量范围大于.5"型号)
性能参数：
公制型 | |||
测量范围 | 货号 | 精度* | 延长杆(选件) |
2-2.5mm | 368-001 | ±2μm(小于2μm) | — |
2.5-3mm | 368-002 | ±2μm(小于2μm) | — |
3-4mm | 368-003 | ±2μm(小于2μm) | — |
4-5mm | 368-004 | ±2μm(小于2μm) | — |
5-6mm | 368-005 | ±2μm(小于2μm) | — |
— | — | ±2μm(小于2μm) | — |
6-8mm | 368-101-10 | ±2μm(小于2μm) | 100mm(952322) |
8-10mm | 368-102-10 | ±2μm(小于2μm) | 100mm(952322) |
10-12mm | 368-103-10 | ±2μm(小于2μm) | 100mm(952322) |
12-16mm | 368-164 | ±2μm(小于2μm) | 150mm(952621) |
16-20mm | 368-165 | ±2μm(小于2μm) | 150mm(952621) |
20-25mm | 368-166 | ±3μm(小于3μm) | 150mm(952622) |
25-30mm | 368-167 | ±3μm(小于3μm) | 150mm(952622) |
30-40mm | 368-168 | ±3μm(小于3μm) | 150mm(952622) |
40-50mm | 368-169 | ±3μm(小于3μm) | 150mm(952622) |
50-63mm | 368-170 | ±3μm(小于3μm) | 150mm(952623) |
62-75mm | 368-171 | ±3μm(小于3μm) | 150mm(952623) |
75-88mm | 368-172 | ±3μm(小于3μm) | 150mm(952623) |
87-100mm | 368-173 | ±3μm(小于3μm) | 150mm(952623) |
100-125mm | 368-174 | ±5μm(小于5μm) | 150mm(952623) |
125-150mm | 368-175 | ±5μm(小于5μm) | 150mm(952623) |
150-175mm | 368-176 | ±5μm(小于5μm) | 150mm(952623) |
175-200mm | 368-177 | ±5μm(小于5μm) | 150mm(952623) |
200-225mm | 368-178 | ±5μm(小于5μm) | 150mm(952623) |
225-250mm | 368-179 | ±5μm(小于5μm) | 150mm(952623) |
250-275mm | 368-180 | ±5μm(小于5μm) | 150mm(952623) |
275-300mm | 368-181 | ±5μm(小于5μm) | 150mm(952623) |
单体 | |||
英制型 | |||
测量范围 | 货号 | 精度* | 延长杆(选件) |
.08"-.1" | 368-021 | ±2μm(小于2μm) | — |
.1"-.12" | 368-022 | ±2μm(小于2μm) | — |
.12"-.16" | 368-023 | ±2μm(小于2μm) | — |
.16"-.2" | 368-024 | ±2μm(小于2μm) | — |
.2"-.24" | 368-025 | ±2μm(小于2μm) | — |
.24"-.28" | 368-026 | ±2μm(小于2μm) | — |
.275"-.35" | 368-201-10 | ±2μm(小于2μm) | 100mm(952322) |
.35"-.425" | 368-202-10 | ±2μm(小于2μm) | 100mm(952322) |
.425"-.5" | 368-203-10 | ±2μm(小于2μm) | 100mm(952322) |
.5"-.65" | 368-264 | ±2μm(小于2μm) | 150mm(952621) |
.65"-.8" | 368-265 | ±2μm(小于2μm) | 150mm(952621) |
.8"-1" | 368-266 | ±3μm(小于3μm) | 150mm(952622) |
1"-1.2" | 368-267 | ±3μm(小于3μm) | 150mm(952622) |
1.2"-1.6" | 368-268 | ±3μm(小于3μm) | 150mm(952622) |
1.6"-2" | 368-269 | ±3μm(小于3μm) | 150mm(952622) |
2"-2.5" | 368-270 | ±3μm(小于3μm) | 150mm(952623) |
2.5"-3" | 368-271 | ±3μm(小于3μm) | 150mm(952623) |
3"-3.5" | 368-272 | ±3μm(小于3μm) | 150mm(952623) |
3.5"-4" | 368-273 | ±3μm(小于3μm) | 150mm(952623) |
4"-5" | 368-274 | ±5μm(小于5μm) | 150mm(952623) |
5"-6" | 368-275 | ±5μm(小于5μm) | 150mm(952623) |
6"-7" | 368-276 | ±5μm(小于5μm) | 150mm(952623) |
7"-8" | 368-277 | ±5μm(小于5μm) | 150mm(952623) |
8"-9" | 368-278 | ±5μm(小于5μm) | 150mm(952623) |
9"-10" | 368-279 | ±5μm(小于5μm) | 150mm(952623) |
10"-11" | 368-280 | ±5μm(小于5μm) | 150mm(952623) |
11"-12" | 368-281 | ±5μm(小于5μm) | 150mm(952623) |
全套套装
包括全套量具(微分头装置和各种尺寸的测头)。
公制型 | ||||
测量范围 | 货号 | 单体测量范围 | 校正环规 | 备注 |
2-3mm | 368-906 | 2-2.5,2.5-3mm | ?2.5mm | — |
3-6mm | 368-907 | 3-4,4-5,5-6mm | ?4mm,?5mm | — |
6-12mm | 368-901-10 | 6-8,8-10,10-12mm | ?8mm,?10mm | 带有延长杆 |
12-20mm | 368-912 | 12-16,16-20mm | ?16mm | 带有延长杆 |
20-50mm | 368-913 | 20-25,25-30,30-40,40-50mm | ?25mm,?40mm | 带有延长杆 |
50-100mm | 368-914 | 50-63,62-75,75-88,87-100mm | ?62mm,?87mm | 带有延长杆 |
100-200mm | 368-915 | 100-125,125-150,150-175,175-200mm | ?125mm,?175mm | 带有延长杆 |
英制型 | ||||
测量范围 | 货号 | 单体测量范围 | 校正环规 | 备注 |
.08"-.12" | 368-926 | .08-.1",.1-.12" | .1"DIA. | — |
.12"-.28" | 368-927 | .12-.16",.16-.2",.2-.24",.24-.28" | .16"DIA.,.24"DIA. | — |
.275"-.5" | 368-921-10 | .275-.35",.35-.425",.425-.5" | .35"DIA.,.5"DIA. | 带有延长杆 |
.5"-.8" | 368-917 | .5-.65",.65-.8" | .65"DIA. | 带有延长杆 |
.8"-2" | 368-918 | .8-1",1-1.2",1.2-1.6",1.6-2" | 1"DIA.,1.6"DIA. | 带有延长杆 |
2"-4" | 368-919 | 2-2.5",2.5-3",3-3.5",3.5-4" | 2.5"DIA.,3.5"DIA. | 带有延长杆 |
4"-8" | 368-920 | 4-5",5-6",6-7",7-8" | 5"DIA.,7"DIA. | 带有延长杆 |
*.0001" 分度值
